M1432A型萬能外圓磨床液壓系統的概述與特點

M1432A型萬能外圓磨床液壓系統的概述概述：
磨床是一種精密加工機床，其工作臺連續往復運動，換向頻繁，要求具有良好的換向性能和換向精度。 磨床液壓系統是一種以換向精度為主的液壓系統，應滿足以下要求 ：
（１）換向時制動與起步應平穩，換向精度高。
（２）在行程端點應有一定停留時間，可在 ０ ～ ５ s 內調整。
（３）調速范圍廣，運動平穩。 要求低速無爬行 ，高速無沖擊。
（４）能使工作臺作微量抖動。
（５）系統溫升低。 磨削屬高速切削，易產生高溫。 為防止產生熱變形影響機床精度，磨床對液壓系統溫升要求較嚴，一般為 １０ °C ～ ２０ °C ，精密磨床在５ °C 以下 。

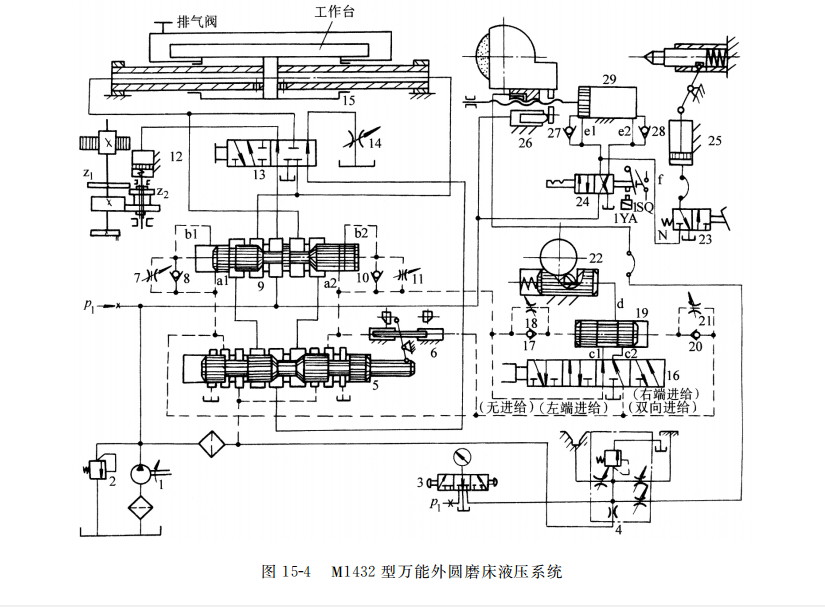

萬能外圓磨床主要用來磨削圓柱形及圓錐形外表面，利用附加裝置還可磨削圓柱孔和圓錐孔。外圓磨床所需的運動，除砂輪和工件的旋轉運動外 ，工作臺的直線往復運動和抖動、砂輪架的橫向快速進退和周期進給、尾架頂尖的松開等運動以及導軌和絲杠螺母的潤滑等工作都由液壓系統完成。 圖15-4為M1432A型萬能外圓磨床的液壓系統圖。 該液壓系統由工作臺直線往復運動及抖動子系統、砂輪架橫向快速進退子系統、砂輪架進給子系統、尾架頂尖松開子系統和潤滑子系統等組成，包括換向回路、調速回路、減壓回路、調壓回路等基本回路。

M1432A型萬能外圓磨床液壓系統的特點：
（１）由于磨床的磨削力小，進給速度不高，故采用低壓齒輪泵供油。
（２）采用了 H Y Y２１／３P—２５T 型快跳式液壓操縱箱，結構緊湊，操縱方便，換向精度和換向平穩性高。
（３）采用了回油節流調速回路，液壓缸回油中有背壓力，使工作臺低速穩定性好，并可防止空氣滲入液壓系統。
（４）工作臺采用活塞桿固定式雙出桿液壓缸，保證了左、右兩個方向速度一致，減少了機床的占地面積。
（５）設置了抖動缸，能使先導閥實現快跳，工作臺高頻抖動，有利于保證切入式磨削和階梯軸（孔）的加工質量。
